 |
Monel400（UNS N04400）是一种镍铜合金，成分比为Ni67-Cu23。是目前用量最大、应用最广、综合性能最好的镍铜耐蚀合金。
合金400蒙乃尔合金在氢氟酸和氟气介质中具有优异的耐腐蚀性，对热浓碱溶液也具有优异的耐腐蚀性。它还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。这种合金的一个重要特点是一般不会产生应力腐蚀裂纹，具有良好的切削性能！
蒙乃尔合金 400 (UNS N04400) 是一种只能通过冷加工硬化的固溶体合金。该合金在氢氟酸和氟气介质中具有优良的耐蚀性，在热浓碱液中也具有优良的耐蚀性。同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。这种合金的一个重要特点是一般不产生应力腐蚀开裂，具有良好的切削加工性。是用量最大、用途最广、综合性能优良的耐腐蚀合金。
400合金广泛应用于许多领域，特别是海洋和化学加工。典型应用是泵轴和传动轴；船用固定装置和紧固件；电气和电子元件；弹簧；化学加工设备；汽油箱和淡水箱；原油蒸馏器、加工容器和管道；锅炉给水加热器及其他热交换器；和脱气加热器。
牌号 | C≤ | Mn≤ | Si | S≤ | Cu | Fe≤ | Ni≤ |
Monel400 | 0.3 | 2 | 0.5 | 0.024 | 28.0-34.0 | 2.5 | 63 |
产品形态 | 条件 | 拉伸力(Ksi) | .2% 收益率 (Ksi) | 伸长（％） | 硬度(HRB) |
棒材 | 退火 | 75-90 | 25-50 | 60-35 | 60-80 |
棒材 | 冷拔应力消除 | 84-120 | 55-100 | 40-22 | 85-20HRC |
盘子 | 退火 | 70-85 | 28-50 | 50-35 | 60-76 |
床单 | 退火 | 70-85 | 30-45 | 45-35 | 65-80 |
无缝管材 | 退火 | 70-85 | 25-45 | 50-35 | 最多 75* |
密度 | 8.80克/厘米3 | |
弹性模量 | 26 000 ksi | |
热能 | 0.427 焦耳/克-℃ | |
| 热膨胀系数 | 70-200华氏度 | 7.7 |
70-400华氏度 | 8.6 | |
70-800 华氏度 | 8.9 | |
70-1000华氏度 | 9.1 | |
钢板 | 圆棒 | 钢管 |
 |  |  |

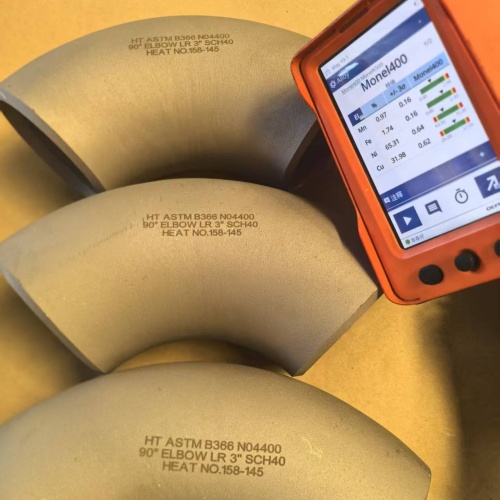

| 管件 | 法兰 | 锻件 |
 |  |  |
中建管业Monel400材料具有优良的热加工和冷加工性能。合金400蒙乃尔合金产品齐全。我们可以提供板材、带材、管材、线材、棒材、锻件、紧固件、法兰、管件等产品。
标准 | 材料编号 | 统一编号 | 日本工业标准 | 英国标准 | 俄罗斯标准 | 法国标准 | 欧洲标准 |
Monel400 | 2.4360 | N04400 | NW 4400 | NA 13 | НЖМц 28-2,5-1,5 | NU-30M | NiCu30Fe |
蒙乃尔400合金在氟气、盐酸、硫酸、氢氟酸及其衍生物中具有优异的耐腐蚀性，是少数能耐氢氟酸的重要材料之一。
硫酸环境：
合金400在浓度低于85%的硫酸中具有耐腐蚀能力。
水腐蚀：
在大多数水腐蚀条件下，蒙乃尔400合金不仅具有优异的耐腐蚀性能，而且很少发生点蚀和应力腐蚀，腐蚀速率小于0.025mm/a。
高温腐蚀：
400合金在空气中连续工作的最高温度一般在400℃左右，在高温蒸汽中，腐蚀速率小于0.026mm/a。
氨：
由于蒙乃尔400合金镍含量高，在585℃以下的无水氨和氨化条件下能耐腐蚀。
蒙乃尔400材料退火温度一般在700～900℃之间，825℃时效果最佳。处理后快速空冷可达到良好的耐腐蚀性能。这样做的目的是为了使锻造后的材料软化，以保持材料较细的颗粒。退火温度和时间与最终晶粒尺寸直接相关，因此应仔细考虑退火参数。
Monel400可采用钨极气体保护焊、熔化极气体保护焊和保护气体金属极电弧焊进行焊接。
焊接前，用丙酮清洗坡口和电极，焊接方法采用GTAW。使用ERNiCu-7作为焊丝，ENICU-7作为焊条。
400蒙乃尔合金焊前不需要预热，也不需要焊后热处理，因为焊后材料的强度得到提高，有利于今后的使用。
400材料焊接时熔融金属的流动性较差，因此应采用较大的坡口角度（60-70°），以使焊丝充满焊缝。
给水和蒸汽发生器管道
油轮惰性气体系统中的盐水加热器、海水洗涤器
硫酸和氢氟酸烷基化装置
酸洗棒加热线圈
各种行业的热交换器
炼油厂原油塔的输送管道
核燃料生产中的铀精炼和同位素分离工厂
单乙醇胺 (MEA) 再沸管
炼油厂原油塔上部区域的包壳
合金400和蒙乃尔合金一样吗？
是的。“Monel 400”是最初的商品名。“合金 400”是同一材料的通用行业名称。它也被标准化为：
UNS N04400
ASTM B127、B164、B165
EN 2.4360 / 2.4361
总之，“蒙乃尔合金400”和“合金400”指的是相同的镍铜合金。 “蒙乃尔合金”本身是含糊不清的，因为它指的是一系列合金。
蒙乃尔合金400有磁性吗？
不会。Monel 400 在所有温度下基本上都是 非磁性的。
其主要成分是镍和铜，这两种元素本质上都是非铁磁性元素。少量的铁含量不足以赋予显着的磁导率。虽然像奥氏体不锈钢一样非磁性，但由于微量杂质或冷加工，非常轻微的磁响应可能可以用极其灵敏的仪器检测到，但出于实际工程目的，它不被视为磁性材料。
如何焊接蒙乃尔合金 400？
焊接 Monel 400 需要特定的技术来保持其耐腐蚀性和机械性能。
方面 | 推荐 | 原因 |
清洁度 | 关键：除油+不锈钢丝刷 | 防止污染导致孔隙/开裂 |
焊接工艺 | GTAW (TIG)：首选 | 采用 TIG 进行最佳控制； MIG 需要喷涂传输 |
填充金属 | ENiCu-7 (AWS A5.11/5.14) | 与贱金属成分匹配（例如蒙乃尔合金 60、70 或 190） |
联合设计 | 与钢相比，间隙更大+根部开口更大 | 适应更高的热膨胀 |
预热/层间温度 | 通常不需要 | 防止晶粒过度生长 |
热量输入 | 低到中等 | 保持耐腐蚀性和机械性能 |
技术 | 纵梁焊珠 | 最大限度地减少热量输入和氧化 |
焊后处理 | 大多数应用不需要 | 恶劣的使用条件可能需要消除应力 |
