 |
316L是316不锈钢的变种，属于低碳奥氏体铬镍钼不锈钢。主要区别在于碳含量较低，通常不超过0.03%，降低焊接过程中晶间腐蚀的风险。由于碳含量降低，316L在焊接后仍能保持良好的耐腐蚀性。此外，316L在热处理后表现出更好的耐腐蚀性。
SAE 316L级不锈钢，也称为A4不锈钢或船用级不锈钢，是继304/A2不锈钢之后第二常见的奥氏体不锈钢。由于316L的碳含量比316低，因此具有更好的抗晶间腐蚀能力，是高腐蚀和高温应用的最佳选择。
牌号 | C≤ | Mn≤ | P≤ | S≤ | Si≤ | Cr | Mo | N≤ | Ni |
316L | 0.03 | 2.0 | 0.045 | 0.03 | 0.75 | 16.0-18.0 | 2.00-3.00 | 0.1 | 10.0-14.0 |
316L 拉伸强度：485MPa
316L屈服强度：170MPa
316L 伸长率：40%
316L 硬度：217HB
密度：7.98 g/cm³
熔点范围：1375~1450℃
电阻率：73-74 μΩ·cm
比热容：0.502 J/(g·K) (20℃)2 / 0.45 J/(g·K)
弹性模量：193 GPa
热性能
| 特性 | 价值 |
| 平均热膨胀系数 | 15.9 μm/m·℃ (0-100℃) |
| 16.2 μm/m·℃ (0-315℃) | |
| 17.5 μm/m·℃ (0-538℃) | |
| 导热系数 | 16.3 W/m·K (100℃) |
| 21.5 W/m·K (500℃) | |
| 导热系数(W/(m·K)) | 15.1 (100℃) / 18.4 (300℃) / 20.9 (500℃) |
材料编号： 1.4404 / 1.4435
统一编号： S31603
日标： SUS316L
英国标准： 316S11 / 316S13
俄罗斯国家标准： 03Ch17N14M3 / 03Ch17N14M2
法国标准： Z3CND17-11-02 / Z3CND18-14-03
欧洲标准: X2CrNiMo17-12-2 / X2CrNiMo18-14-3

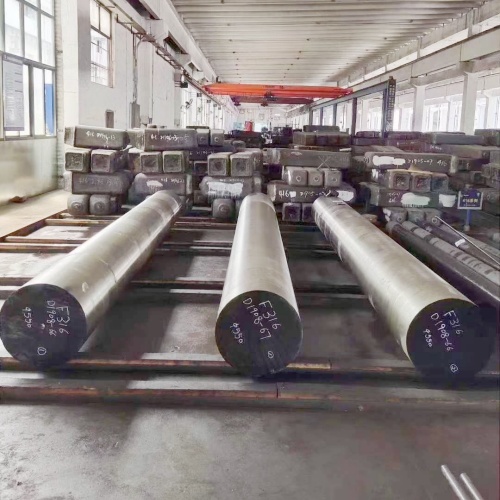

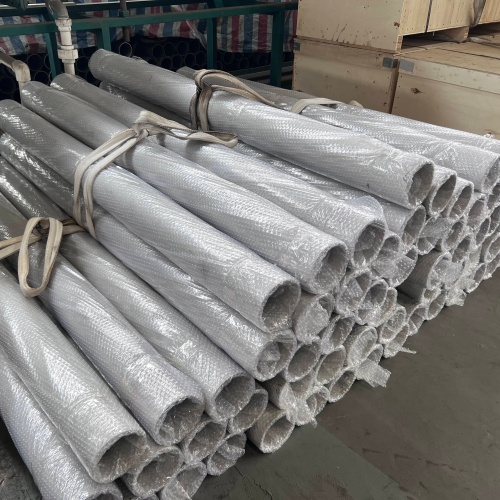

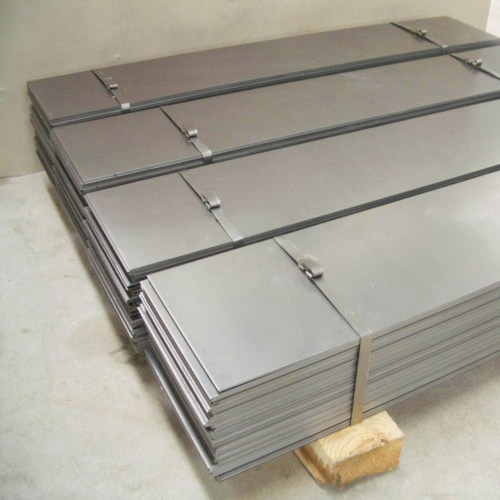

| 316L钢板 | 316L棒材 | 316L钢管 |
 |  |  |

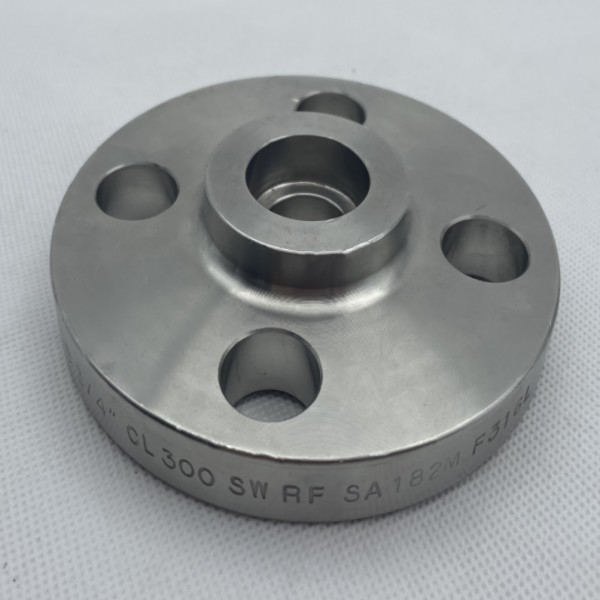

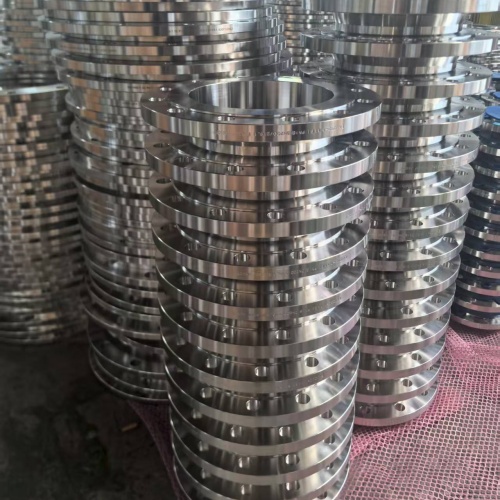

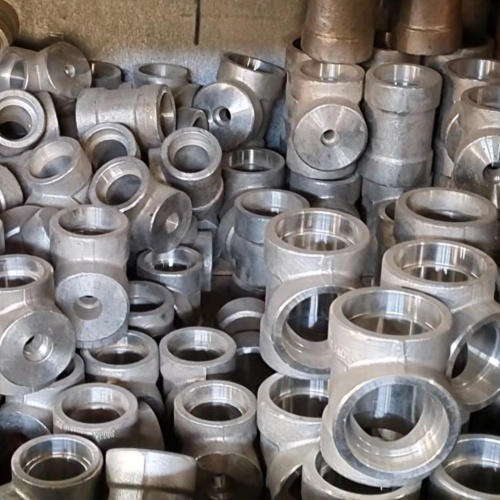

| 316L管件 | 316L法兰 | 316L锻件 |
 |  |  |
炉配件
压力容器
储罐 工业锅炉
纸浆和造纸加工设备
纺织加工设备
近海船舶应用
乙酸的储存和处理
制药及化工工艺设备
热交换器
